ຫມວດ Series ແລະ parallel ເປັນ ສອງ ວິ ທີ ທີ່ ຕິດ ຕໍ່ ພາກ ສ່ວນ ໄຟ ຟ້າ. ແຕ່ລະປະເພດປ່ຽນແປງວິທີທີ່ກະແສໄຫຼ, ວິທີທີ່ແບ່ງປັນแรงดัน, ວິທີເຮັດວຽກຕໍ່ຕ້ານ, ແລະວິທີທີ່ຫມວດຕອບສະຫນອງຕໍ່ຄວາມຜິດພາດ. ການຮູ້ຄວາມແຕກຕ່າງເຫຼົ່ານີ້ຊ່ວຍອະທິບາຍພຶດຕິກໍາຂອງຫມວດໄດ້ຢ່າງຈະແຈ້ງ. ບົດຄວາມນີ້ໃຫ້ຂໍ້ມູນກ່ຽວກັບກົດລະບຽບ, ການໃຊ້, ຂໍ້ຈໍາກັດ ແລະ ຄວາມຜິດພາດທົ່ວໄປ.
ຄ1. ການເຊື່ອມຕໍ່ຫມວດພື້ນຖານ
ຄ2. ການໄຫຼຂອງກະແສໃນຫມວດຊຸດ
ຄ3. ເສັ້ນທາງກະແສໃນຫມວດ parallel
ຄ4. ຄວາມແຕກຕ່າງລະຫວ່າງຫມວດຊຸດ ແລະ ຫມວດຄຽງຄູ່
ຄ5. ກົດສໍາລັບຄວາມຕ້ານທານ, แรงดัน ແລະ ກະແສ
ຄ6. ການໃຊ້ທົ່ວໄປຂອງຫມວດຊຸດ ແລະ ຫມວດຄຽງຄູ່
ຄ7. ຄວາມເຂັ້ມແຂງ ແລະ ຂີດຈໍາກັດຂອງຫມວດຊຸດ ແລະ ຫມວດຄຽງຄູ່
ຄ8. ຄວາມຜິດພາດທົ່ວໄປໃນຫມວດ Series ແລະ Parallel
ຄ9. ສະຫລຸບ
ຄ10. ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ [FAQ]
ການເຊື່ອມຕໍ່ຫມວດພື້ນຖານ
ຫມວດ Series ແລະ parallel ເປັນ ສອງ ວິ ທີ ທີ່ ສ່ວນ ປະ ກອບ ຖືກ ຕິດ ຕໍ່ ກັນ ໃນ ລະບົບ ໄຟຟ້າ. ໃນຫມວດຊຸດ, ສ່ວນປະກອບຈະເຊື່ອມຕໍ່ກັນໃນເສັ້ນທາງດຽວ. ໃນຫມວດຄຽງຄູ່ກັນ, ສ່ວນປະກອບຕ່າງໆຕິດຕໍ່ກັນລະຫວ່າງສອງຈຸດດຽວກັນ, ຊຶ່ງສ້າງຫຼາຍກວ່າຫນຶ່ງເສັ້ນທາງສໍາລັບກະແສທີ່ໄຫຼ.
ຫມວດປະເພດເຫຼົ່ານີ້ເປັນພື້ນຖານຂອງລະບົບໄຟຟ້າແລະເອເລັກໂຕຣນິກຫຼາຍຢ່າງ. ມັນມີຜົນກະທົບຕໍ່ວິທີທີ່ກະແສເຄື່ອນໄຫວ, ການແບ່ງแรงดัน, ການປ່ຽນແປງຂອງຄວາມຕ້ານທານທັງຫມົດ ແລະຈະເກີດຫຍັງຂຶ້ນຖ້າສ່ວນຫນຶ່ງເຊົາເຮັດວຽກ.

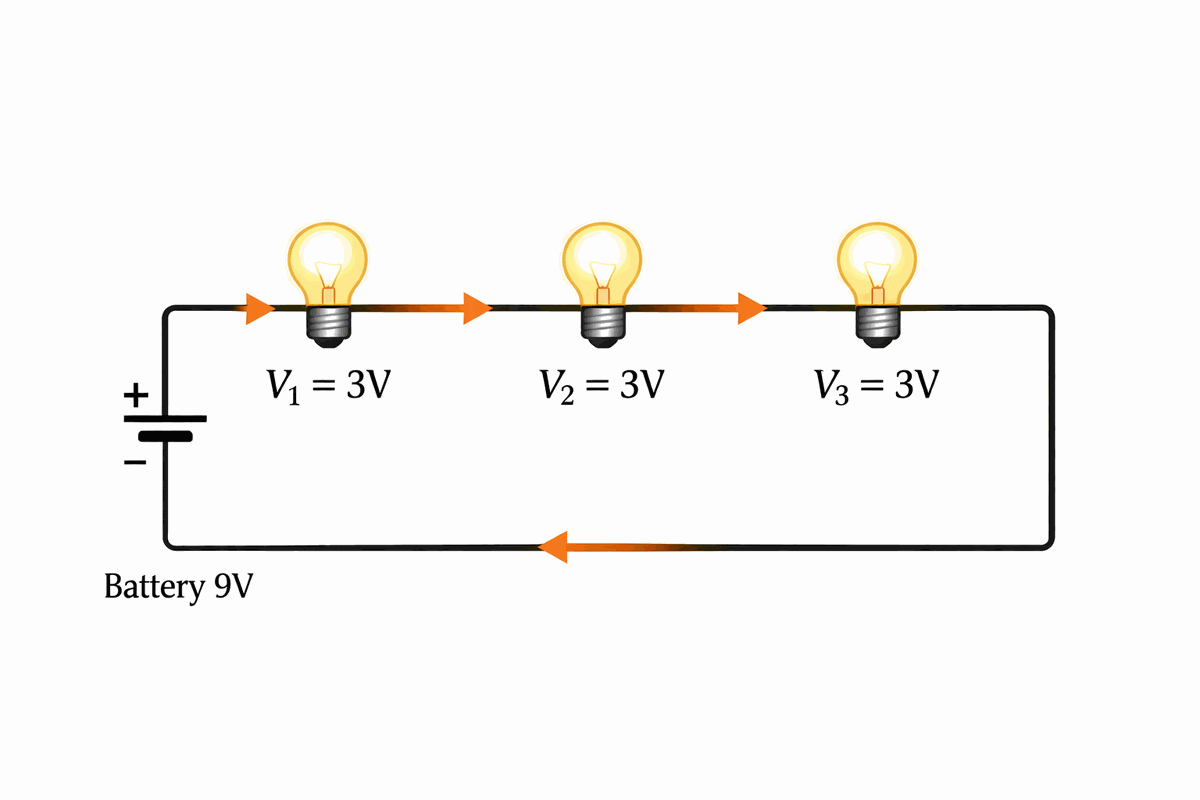

ການໄຫຼຂອງກະແສໃນຫມວດຊຸດ
ຫມວດຊຸດມີເສັ້ນທາງດຽວສໍາລັບກະແສໄຟຟ້າທີ່ຈະຕິດຕາມ. ເນື່ອງຈາກມີເສັ້ນທາງດຽວ ກະແສດຽວກັນຈຶ່ງຜ່ານທຸກສ່ວນປະກອບໃນຫມວດ. แรงดันແຫຼ່ງຖືກແບ່ງອອກລະຫວ່າງສ່ວນປະກອບທີ່ເຊື່ອມຕໍ່ກັນ, ດັ່ງນັ້ນແຕ່ລະສ່ວນປະກອບຈະໄດ້ຮັບສ່ວນຫນຶ່ງຂອງแรงดันທັງຫມົດ.
ຖ້າເສັ້ນທາງຫມວດຂາດໃນຈຸດໃດຈຸດຫນຶ່ງ, ຫມວດທັງຫມົດຈະຢຸດເຮັດວຽກເພາະກະແສບໍ່ສາມາດເຮັດໃຫ້ວົງຈອນສໍາເລັດໄດ້.

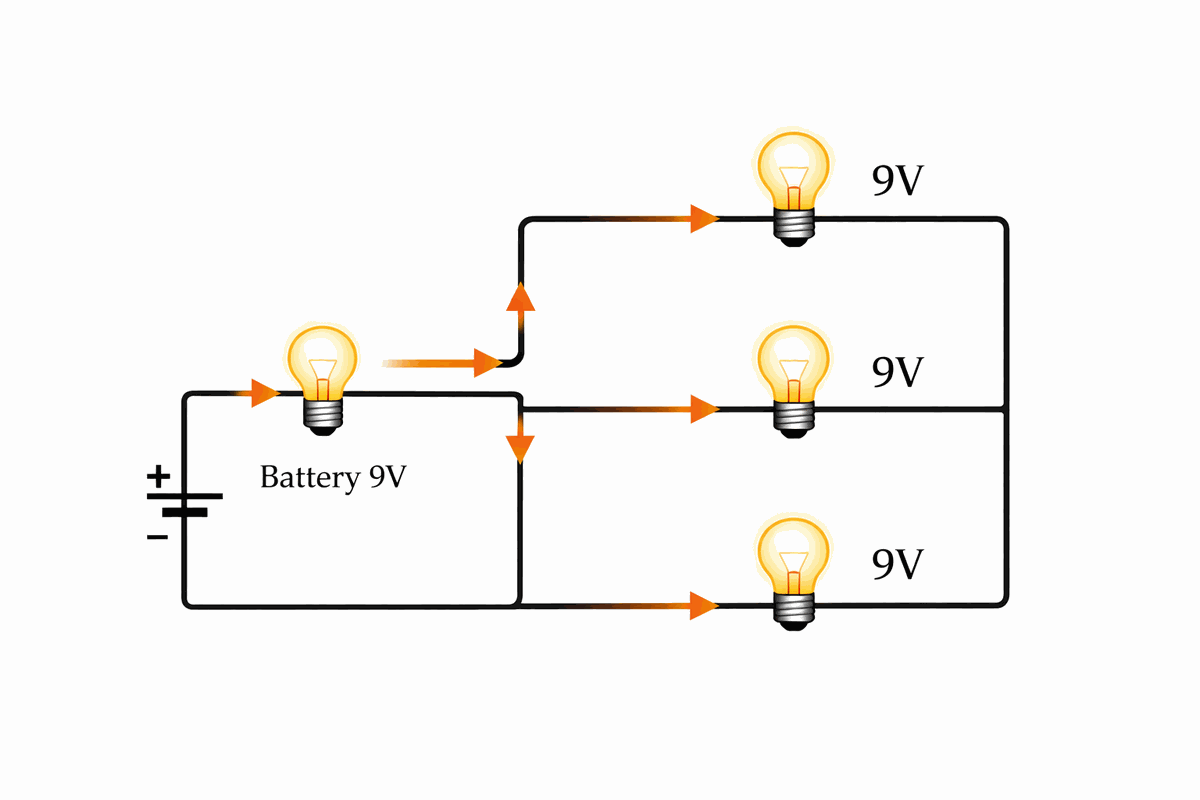

ເສັ້ນທາງກະແສໃນຫມວດ parallel
ຫມວດ parallel ມີ ຫລາຍ ກວ່າ ຫນຶ່ງ ເສັ້ນ ສໍາລັບ ກະ ແສ ທີ່ ຈະ ຕິດ ຕາມ. ແຕ່ ລະ ສາຂາ ຕິດ ຕໍ່ ກັນ ຢູ່ ສອງ ຈຸດ ດຽວ ກັນ, ດັ່ງນັ້ນ ທຸກໆ ສາຂາ ຈຶ່ງ ໄດ້ ຮັບ แรงดัน ດຽວ ກັນ ຈາກ ແຫລ່ງ. ກະ ແສ ທັງ ຫມົດ ຈາກ ການ supply ຈະ ຖືກ ແບ່ງ ແຍກ ລະ ຫວ່າງ ສາ ຂາ ຕາມ ຄວາມ ຕ້ານ ທານ ໃນ ແຕ່ ລະ ເສັ້ນ ທາງ.
ຖ້າສາຂາຫນຶ່ງເປີດຫຼືເຊົາເຮັດວຽກ, ອີກສາຂາຫນຶ່ງກໍສາມາດດໍາເນີນການຕໍ່ໄປໄດ້.
ຄວາມແຕກຕ່າງລະຫວ່າງຫມວດຊຸດແລະຫມວດຄຽງຄູ່ກັນ
| ລັກສະນະ | ຫມວດຊຸດ | ຫມວດ Parallel |
|---|---|---|
| ເສັ້ນທາງປະຈຸບັນ | ເສັ້ນທາງດຽວ | ຫຼາຍເສັ້ນທາງ |
| ປະຈຸບັນ | ເຫມືອນກັນຜ່ານທຸກພາກສ່ວນ | ແບ່ງ ແຍກ ລະ ຫວ່າງ ສາ ຂາ |
| แรงดัน | ແບ່ງ ແຍກ ລະ ຫວ່າງ ພາກ ສ່ວນ | ດຽວ ກັນ ໃນ ແຕ່ ລະ ສາຂາ |
| ການຕ້ານທານທັງຫມົດ | ເພີ່ມ ເຕີມ | ຫລຸດລົງເມື່ອມີການເພີ່ມກິ່ງງ່າເພີ່ມຂຶ້ນ |
| ຜົນກະທົບຂອງຄວາມລົ້ມເຫລວ | ການ ຢຸດ ພັກ ເທື່ອ ດຽວ ຈະ ຢຸດ ຫມວດ ທັງ ຫມົດ | ຕາມປົກກະຕິແລ້ວການລົ້ມລະລາຍຂອງສາຂາຫນຶ່ງຈະມີຜົນກະທົບຕໍ່ສາຂານັ້ນເທົ່ານັ້ນ |
ກົດລະບຽບສໍາລັບຄວາມຕ້ານທານ, แรงดัน ແລະ ກະແສ
ຫມວດ series ແລະ parallel ເຮັດ ຕາມ ກົດ ທີ່ ແຕກ ຕ່າງ ກັນ ສໍາ ລັບ ກະ ແສ, voltage, ແລະ resistance. ກົດເຫຼົ່ານີ້ຊ່ວຍອະທິບາຍເຖິງວິທີທີ່ແບ່ງປັນຄຸນຄ່າໄຟຟ້າ ແລະ ວິທີການຄິດໄລ່ມູນຄ່າທັງຫມົດ.
ກົດລະບຽບໃນຫມວດ Series
ໃນຫມວດຊຸດ, ກະແສຈະຄົງຢູ່ແບບດຽວກັນຜ່ານສ່ວນປະກອບທັງຫມົດ. แรงดันທັງຫມົດແມ່ນຜົນລວມຂອງแรงดันທີ່ຫລຸດລົງໃນແຕ່ລະສ່ວນປະກອບ ແລະຄວາມຕ້ານທານທັງຫມົດແມ່ນຜົນລວມຂອງຄວາມຕ້ານທານຂອງສ່ວນປະກອບທັງຫມົດ.
• ກະ ແສ ຄື ກັນ ຜ່ານ ທຸກ ພາກ ສ່ວນ
• แรงดันທັງຫມົດແມ່ນຜົນລວມຂອງການຫລຸດแรงดันທັງຫມົດ
• ຄວາມຕ້ານທານທັງຫມົດແມ່ນການລວມຂອງຄວາມຕ້ານທານທັງຫມົດ
ແບບແຜນການຕ້ານທານຊຸດ:
Rt = R1 + R2 + R3 + ...
ກົດລະບຽບໃນຫມວດຄຽງຄູ່ກັນ
ໃນຫມວດຄຽງຄູ່ກັນ, แรงดันຈະເທົ່າກັນໃນທຸກສາຂາ. ກະແສທັງຫມົດແມ່ນຜົນລວມຂອງກະແສໃນທຸກສາຂາ ແລະຄວາມຕ້ານທານທັງຫມົດຖືກພົບໂດຍໃຊ້ວິທີການເຊິ່ງກັນແລະກັນ.
• Voltage ເທົ່າກັນໃນທຸກສາຂາ
• ກະແສທັງຫມົດແມ່ນຜົນລວມຂອງກະແສສາຂາທັງຫມົດ
• ການຕ້ານທານທັງຫມົດຖືກພົບໂດຍໃຊ້ວິທີການກົງກັນຂ້າມ
ແບບແຜນການຕ້ານທານຄຽງຄູ່ກັນ:
1/Rt = 1/R1 + 1/R2 + 1/R3 + ...

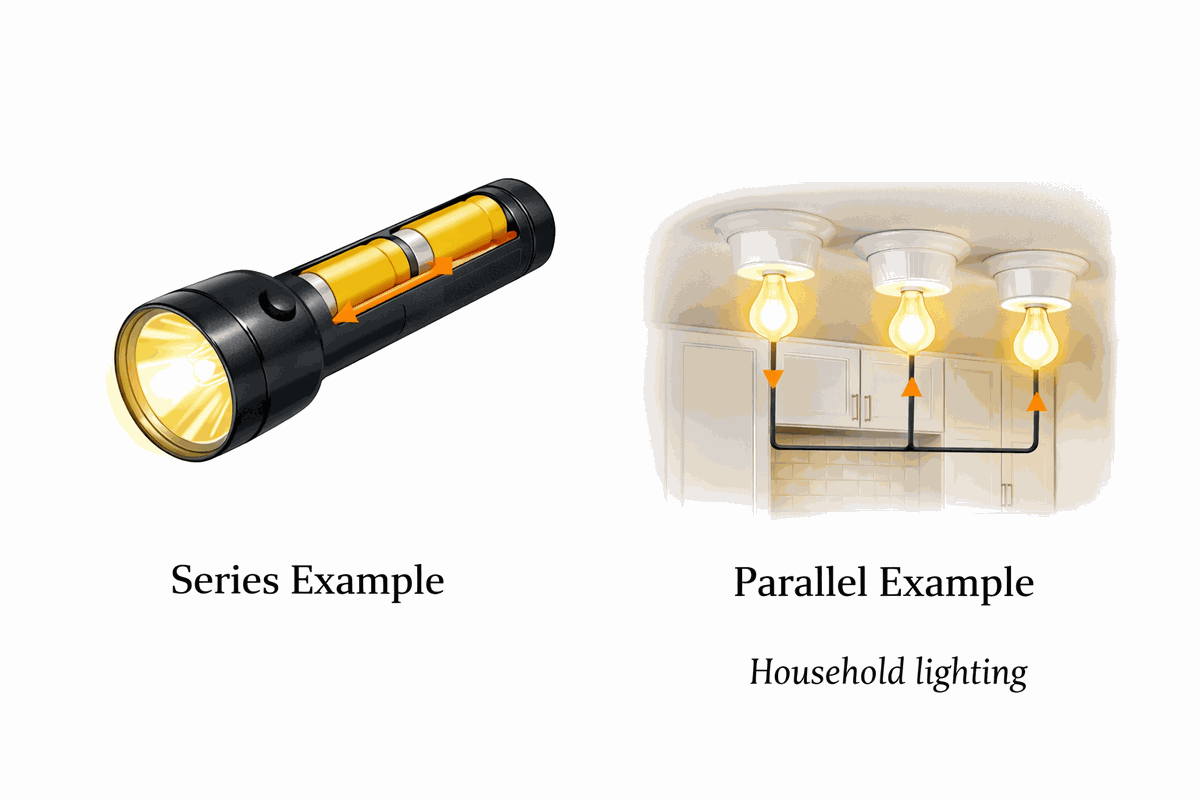

ການໃຊ້ທົ່ວໄປຂອງຫມວດຊຸດ ແລະ ຫມວດຄຽງຄູ່
ຫມວດ series ແລະ parallel ສາມາດ ເຂົ້າ ໃຈ ໄດ້ ດີ ຂຶ້ນ ໂດຍ ການ ກວດກາ ເບິ່ງ ບ່ອນ ທີ່ ໃຊ້ ການ ເຊື່ອມ ໂຍງ ແຕ່ ລະ ຊະນິດ. ຫມວດ series ເກີດ ຂຶ້ນ ເມື່ອ ສ່ວນ ປະກອບ ຕິດ ຕໍ່ ກັນ ໃນ ເສັ້ນ ທາງ ດຽວ ທີ່ ຕໍ່ ເນື່ອງ, ໃນ ຂະນະ ທີ່ ຫມວດ parallel ເກີດ ຂຶ້ນ ເມື່ອ ສ່ວນ ປະກອບ ຕິດ ຕໍ່ ກັນ ໃນ ສາຂາ ທີ່ ແຕກ ຕ່າງ ກັນ.
ໄຟ ສາຍ ເປັນ ຕົວຢ່າງ ທໍາ ມະ ດາ ຂອງ ຫມວດ series ເພາະ ພາກສ່ວນ ຕ່າງໆ ຂອງ ມັນ ຕິດ ຕໍ່ ກັນ ເປັນ ວົງ ດຽວ. ສາຍ ໄຟ ປະດັບ ທີ່ ເກົ່າ ແກ່ ມັກ ຈະ ໃຊ້ ການ ຕິດ ຕໍ່ ແບບ series, ດັ່ງນັ້ນ ໂຄມ ໄຟ ທີ່ ລົ້ມ ເຫລວ ຈະ ສາມາດ ຢຸດ ສາຍ ທັງ ຫມົດ ໄດ້. ສາຍ ໄຟ ໃນ ບ້ານ ເຮືອນ ເປັນ ຕົວຢ່າງ ທໍາ ມະ ດາ ຂອງ ຫມວດ ທີ່ ຄ້າຍຄື ກັນ ເພາະ ໄຟ ສາຍ ແລະ ອຸປະກອນ ອື່ນໆ ຕິດ ຕໍ່ ກັນ ຢູ່ ໃນ ສາຂາ ທີ່ ແຍກ ກັນ. ຫມວດລົດໃຫຍ່ແລະເອເລັກໂຕຣນິກຫຼາຍສາຍກໍໃຊ້ສາຂາຄຽງຄູ່ກັນ.
ຄວາມເຂັ້ມແຂງແລະຂີດຈໍາກັດຂອງຫມວດຊຸດແລະຫມວດຄຽງຄູ່ກັນ
| ປະເພດຫມວດ | ຜົນປະໂຫຍດ | ຂໍ້ຈໍາກັດ |
|---|---|---|
| ຫມວດຊຸດ | ການເຊື່ອມຕໍ່ທີ່ງ່າຍໆ, ກໍ່ສ້າງງ່າຍ, ກະແສດຽວກັນຜ່ານທຸກສ່ວນປະກອບ, ເປັນປະໂຫຍດສໍາລັບເສັ້ນທາງຫມວດພື້ນຖານ | ຄວາມ ຜິດ ພາດ ຢ່າງ ຫນຶ່ງ ຈະ ຢຸດ ຫມວດ ທັງ ຫມົດ. Voltage ຖືກແບ່ງອອກຕາມສ່ວນປະກອບ; ການເພີ່ມພາລະຫນັກເພີ່ມຂຶ້ນຈະເພີ່ມຄວາມຕ້ານທານທັງຫມົດ |
| ຫມວດ Parallel | แรงดันເທົ່າກັນໃນແຕ່ລະສາຂາ, ຄວາມຕໍ່ເນື່ອງດີກວ່າ, ສາຂາສາມາດເຮັດວຽກໄດ້ໂດຍບໍ່ເພິ່ງຕົວເອງ, ເປັນປະໂຫຍດສໍາລັບລະບົບຫມວດໃຫຍ່ | ຕ້ອງການສາຍໄຟຟ້າຫຼາຍຂຶ້ນ, ອາດເປັນເລື່ອງຍາກທີ່ຈະວິເຄາະ, ການເພີ່ມສາຂາເພີ່ມຂຶ້ນຈະເພີ່ມຄວາມຕ້ອງການທັງຫມົດໃນປະຈຸບັນ |
ຄວາມຜິດພາດທົ່ວໄປໃນຫມວດ Series ແລະ Parallel
| ຄວາມຜິດພາດທົ່ວໄປ | ເປັນຫຍັງມັນຈຶ່ງເກີດຂຶ້ນ | ວິທີແກ້ໄຂ |
|---|---|---|
| ສົມມຸດ ວ່າ ກະ ແສ ເປັນ ແບບ ດຽວ ກັນ ສະ ເຫມີ | ກົດສໍາລັບຫມວດຊຸດແລະຫມວດຄຽງຄູ່ກັນແມ່ນປົນກັນ | ໃຊ້ກົດກະແສດຽວກັນກັບເສັ້ນທາງຊຸດ |
| ສົມມຸດວ່າแรงดันແບ່ງສະເຫມີ | ຫມວດສອງປະເພດສັບສົນ | ຂໍໃຫ້ຈື່ໄວ້ວ່າ voltage ແບ່ງເປັນຊຸດ ແຕ່ຈະຄົງຢູ່ແບບດຽວກັນລະຫວ່າງສາຂາທີ່ຄ້າຍກັນ |
| ການໃຊ້ວິທີການຕ້ານທານທີ່ບໍ່ຖືກຕ້ອງ | ປະເພດຫມວດຖືກລະບຸບໍ່ຖືກຕ້ອງ | ເພີ່ມຄວາມຕ້ານທານເປັນລໍາດັບ ແລະໃຊ້ວິທີການກົງກັນຂ້າມຄຽງຄູ່ກັນ |
| ການອ່ານຮູບແຕ້ມແທນຈຸດເຊື່ອມຕໍ່ | ແບບແຜນຖືກເຂົ້າໃຈຜິດວ່າເປັນເສັ້ນທາງຫມວດແທ້ | ຕິດຕາມ node ແລະ ກິ່ງ ງ່າ, ບໍ່ ແມ່ນ ພຽງ ແຕ່ ຮູບ ຮ່າງ ຂອງ ຮູບ ແຕ້ມ ເທົ່າ ນັ້ນ |
| ບໍ່ເອົາໃຈໃສ່ພຶດຕິກໍາຄວາມຜິດ | ການຕອບສະຫນອງຂອງຫມວດບໍ່ໄດ້ຖືກກວດສອບຫຼັງຈາກຢຸດພັກຫຼືເປີດເສັ້ນທາງ | ກວດເບິ່ງວ່າການຢຸດພັກເທື່ອດຽວຈະຢຸດຫມວດທັງຫມົດຫຼືມີຜົນກະທົບຕໍ່ສາຂາດຽວເທົ່ານັ້ນ |
ການສະຫລຸບ
ຫມວດ series ແລະ parallel ທໍາ ງານ ແຕກ ຕ່າງ ກັນ ເພາະ ເສັ້ນ ທາງ ຂອງ ມັນ ແຕກ ຕ່າງ ກັນ. ຫມວດຊຸດມີເສັ້ນທາງດຽວ ໃນຂະນະທີ່ຫມວດຂະບວນມີສາຂາທີ່ແຍກກັນ. ສິ່ງນີ້ປ່ຽນວິທີທີ່ກະແສ, แรงดัน ແລະ ຄວາມຕ້ານທານປະພຶດ, ແລະມັນຍັງມີຜົນກະທົບຕໍ່ສິ່ງທີ່ເກີດຂຶ້ນເມື່ອພາກສ່ວນຫນຶ່ງເສຍ. ໂດຍການກວດເບິ່ງປະເພດຫມວດກ່ອນແລະຈາກນັ້ນນໍາໃຊ້ກົດທີ່ຖືກຕ້ອງ, ຜົນຂອງຫມວດຈະເຂົ້າໃຈໄດ້ຖືກຕ້ອງຫຼາຍຂຶ້ນ ແລະຄວາມຜິດພາດທົ່ວໄປສາມາດຫລຸດລົງໄດ້.
ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ [FAQ]
ພະລັງໃນຫມວດແມ່ນຫຍັງ?
ພະລັງແມ່ນອັດຕາການໃຊ້ພະລັງງານໄຟຟ້າໂດຍຫມວດ.
ຈະເກີດຫຍັງຂຶ້ນເມື່ອມີການເພີ່ມສ່ວນປະກອບຫຼາຍຂຶ້ນໃນຊຸດ?
ຄວາມຕ້ານທານທັງຫມົດເພີ່ມຂຶ້ນ, ດັ່ງນັ້ນກະແສຈຶ່ງຫລຸດລົງ.
ຈະເກີດຫຍັງຂຶ້ນເມື່ອມີການເພີ່ມກິ່ງຫຼາຍຂຶ້ນພ້ອມກັນ?
ຄວາມຕ້ານທານທັງຫມົດຫລຸດລົງ, ດັ່ງນັ້ນກະແສທັງຫມົດຈຶ່ງເພີ່ມຂຶ້ນ.
ຫມວດປະສົມແມ່ນຫຍັງ?
ຫມວດປະສົມມີທັງພາກສ່ວນຊຸດແລະສ່ວນຄຽງຄູ່ກັນ.
ກະແສວັດແທກໄດ້ແນວໃດ?
ກະແສຖືກວັດແທກເປັນຊຸດກັບເສັ້ນທາງຫມວດ.
ວັດແທກแรงดันແນວໃດ?
Voltage ຖືກວັດແທກໃນສ່ວນປະກອບຫຼືສາຂາ.
